SKJ-80｜Sierra de tela para cortar losas
Esta es una sierra de tela para cortar bloques de mármol, diseñada para producir losas de diferentes espesores. Permite procesar bloques de diferentes tamaños. Tienen una forma aproximadamente paralelepípeda con una longitud total trabajable de 3,3 metros, una altura trabajable de 2 metros y un ancho trabajable de 2 metros.
Las herramientas utilizadas son hojas de acero con placas de diamante sinterizado.
La máquina está formada por un bastidor con cuchillas paralelas y tensadas y con movimiento de corte alternativo.
El movimiento de corte se produce mediante un mecanismo de manivela controlado por un motor eléctrico de 110 KW de potencia a través de transmisión por correa.
Se trata de un bastidor deslizante sobre guías en baño de aceite.
El bloque a cortar es izado mediante una plataforma donde se coloca el carro portabloques.
La plataforma se mueve verticalmente mediante cuatro columnas que también sostienen el marco de la cuchilla.
y es operado por cuatro juegos de tornillos y tuercas.
A través de un engranaje dentado, los cuatro tornillos están conectados a una unidad de motorreductor de alta velocidad descendente y a una unidad de motorreductor de baja velocidad descendente.

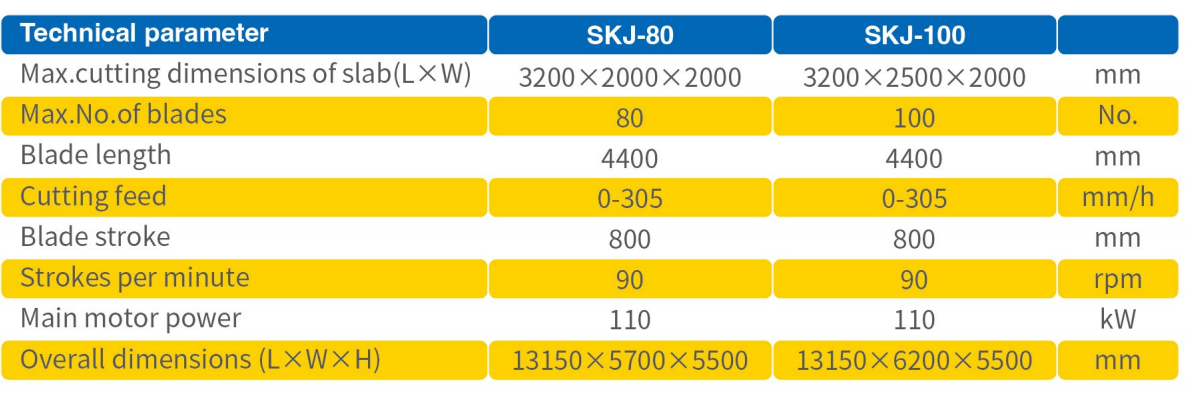

- SHENGDA
- Porcelana
- 30
- información
- vídeo
La máquina está formada por:
1. Marco de la cuchilla
Se trata de una estructura metálica de carpintería compuesta por dos placas enfrentadas unidas por dos vigas. Las palas se encajan en ambas placas. Estas placas permiten tensar las palas.
gracias a un tensor hidráulico de la hoja de sierra que, si está instalado, está situado en una placa en el lado opuesto del volante (entrada de material). En la otra placa está conectado al pasador del extremo pequeño de la biela.
2. Unidad de deslizadores del marco de la cuchilla
Permiten que el marco se deslice horizontalmente. Están hechos de hierro fundido con piezas de desgaste de bronce intercambiables. Un dispositivo mecánico particular lo hace posible.
Para que la holgura entre guías y deslizadores quede perfectamente ajustada.
3. Sistema de lubricación para deslizadores del marco de la cuchilla
Cada deslizador y guía están montados en un tanque estanco al aceite.
4. Estructura de soporte para las guías deslizantes del marco de la cuchilla
Se trata de una fuerte estructura de carpintería metálica que conecta cada par de columnas laterales.
En esta estructura se obtienen dos tanques anchos para contener la unidad deslizante, uno encima de cada columna. Las guías de deslizamiento del suelo se atornillan en el interior de estos tanques. La estructura también soporta los pasillos de inspección superiores del marco.
5. Mecanismo de manivela para el movimiento del cuadro
Consiste en un sistema de biela-manivela realizado en carpintería metálica y de un gran volante de inercia de fundición diseñado para reducir la irregularidad del movimiento.Gracias a este mecanismo de manivela, el giro del volante se convierte en un movimiento rectilíneo alternativo del bastidor de la pala.La biela está equipada con dos cojinetes en el extremo pequeño y un cojinete grande en el extremo grande.
6.Unidad de elevación
Sostiene el bloque durante las operaciones de corte y descarga las cuchillas empujadas sobre las columnas a través de las cuatro unidades deslizantes verticales. Esta estructura está compuesta por:
·un fuerte marco metálico-carpintero;
·unidad deslizante vertical;
Los deslizadores verticales se colocan en los cuatro extremos del mecanismo de elevación y se deslizan a lo largo de guías de acero inoxidable y unidas a las columnas. Las dos guías opuestas y los deslizadores correspondientes tienen forma prismática, mientras que las otras dos guías son planas. Las unidades deslizantes colocadas en el mecanismo de elevación, en el lado del volante, son la carga necesaria para ganar fuerzas de corte y asegurar un contacto permanente con las columnas.
Unidad de 7 columnas
Las columnas soportan toda la estructura de manejo del bastidor de la pala y albergan las guías de acero inoxidable del mecanismo de elevación. También albergan los tornillos de bronce para las tuercas (pos.
.3) que engranan en los tornillos (pos.4) Cuatro tanques recolectores de aceite, uno para cada columna, recogen
Aceites usados. Cuatro fuelles proporcionan una protección eficaz para tornillos y tuercas.
8. Transmisión vertical
Produce el movimiento de traslación vertical del mecanismo de elevación. Está formado por:
·2 unidades de motorreductor que se colocan simétricamente. Uno se utiliza para alta velocidad de descenso y el otro para baja velocidad de descenso;
·una unidad de embrague para apagar la unidad de motorreductor de velocidad descendente lenta, cuando se enciende la unidad de motorreductor de velocidad descendente rápida;
·Articulaciones de transmisión para transmitir movimiento.
· dos parejas de transmisiones angulares que mueven y soportan los cuatro motores de elevación.
9. Transmisión por volante
Permite la rotación del volante. Está formado por correas trapezoidales y es accionado por un motor de deslizamiento rápido.
10.Carro portabloques
Transporta y lleva el bloque. En la parte inferior tiene un sistema de cremallera. por lo cual
Se fija a la unidad de elevación para que quede bloqueado de forma segura en su lugar durante la operación de corte.
El lateral del carro está equipado con unas barras insertadas en unos agujeros que fijan el bloque durante las operaciones de corte. El carro está equipado con un motorreductor que produce un movimiento de traslación girando dos de las cuatro ruedas del carro.
Garantizar
El período de garantía de esta sierra para tela de mármol es de doce meses a partir de la fecha de envío.
